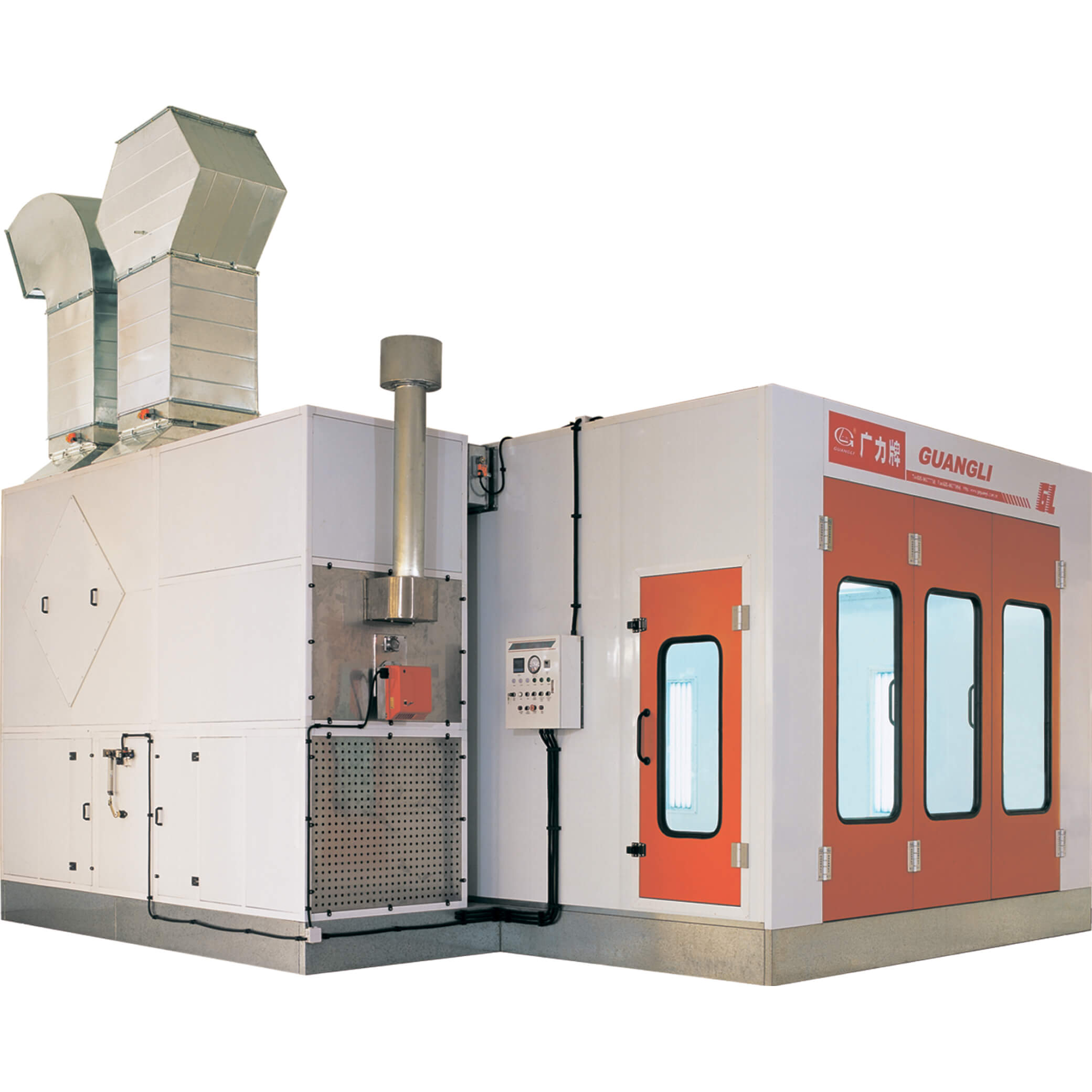

Окрасочно-сушильная камера Guangli GL6
| Характеристики | Показатели |
|---|---|
| Стены | Сэндвич-панель, 50 мм |
| Наружные размеры | Длина — 7 м, ширина — 5.3 м, высота — 3.5 м |
| Внутренние размеры | Длина — 6.9 м, ширина — 3.9 м, высота — 2.7 м |
| Главная дверь | Трехстворчатая, ширина — 3 м, высота — 2.7 м |
| Аварийная дверь | Ширина — 0.8 м, высота — 2 м |
| Освещение | Верхний уровень — 40 ламп по 40 Вт, нижний уровень — 16 ламп по 40 Вт |
| Воздухообмен | 30 000 м3/ч, встроенный рекуператор горячего воздуха, скорость потока воздуха 0.3 — 0.5 м/с |
| Вентиляционные агрегаты | Приточный и вытяжной вентилятор мощностью 11 кВт каждый |
| Температурные режимы | Горелка RIELLO RG5S, тепловая мощность 300 кВт. Рециркуляция — 90 % теплого воздуха. Температура: цикл покраски — 20 °С при -3°С; цикл сушки – 60°/ 80°С |
| Система фильтров | Фильтр предв. очистки: степень фильтрации – 80%, потолочный фильтр: степень фильтрации – 98%, напольный фильтр: степень фильтрации – 95% |
| Решетки напольные | Высота 30 см, полнорешетчатый пол, максимальная нагрузка — 600 кг на колесо |
| Питание | Электрическая трехфазная сеть напряжением 380 В, 25 кВт — 26 А |
Окрасочно-сушильная камера Guangli GL6 имеет в своей основе металлическое основание высотой 30 см. Напольные решётки выдерживает нагрузку до 600 кг на одно колесо. В стандартном исполнении камера Guangli GL6 комплектуется дизельной горелкой из нержавеющей стали Riello RG5S итальянского производства. Мощность горелки составляет 300 кВт, 90 % нагретого воздуха подвергается рециркуляции. Корпус Guangli GL6 собирается из сэндвич-панелей толщиной 50 мм, в качестве наполнителя используется пенополистирол. Опционально можно в качестве наполнителя можно использовать минеральную вату. Фронтальная дверь камеры состоит из 3-х створок, аварийная дверь находится сбоку, она оборудована пневматическим затвором.
Данная окрасочно-сушильная камера оборудована двумя вентиляторами: приточным и вытяжным. Наличие двух вентиляторов позволяет обеспечивать воздухообмен внутри камеры до 30 000 м³/ч, скорость потока воздуха внутри камеры составляет 0.3 — 0.5 м/с. Приточный вентилятор обладает мощностью 11 кВт, мощность вытяжного вентилятора составляет также 11 кВт. Данная модель поставляется с рекуператором горячего воздуха. Вытяжной воздуховод, включает в себя 4 метра прямой трубы, один 90˚ отвод, один 60˚ отвод, 5 метров прямой трубы и 2 небольших отвода. Окрасочно-сушильная камера Guangli GL6 оборудована вытяжной шиберной заслонкой с ручным приводом. В качестве опции можно заказать вытяжную шиберную заслонку с электрическим приводом. Заслонка, переключающая режимы окраска/сушка, срабатывает автоматически посредством пневматики.
Система фильтров состоит из: потолочного фильтра (степень фильтрации 98 %), напольного фильтра (степень фильтрации 95 %) и фильтра предварительной очистки (степень фильтрации 80 %). Потолочный фильтр состоит из 6-и фильтров, которые монтируются над несущей рамой, выполненной из стали и покрашенной порошковым покрытием. Напольный фильтр состоит из 5-и частей и 2-х выпускных фильтров.
Верхнее освещение состоит из 10 плафонов, каждый плафон состоит из 4 ламп по 40 Вт. На данной модели используется дополнительное боковое освещение, оно включает в себя 8 плафонов, в каждом по 4 лампы мощностью по 40 Вт каждая. Блок управления и его компоненты импортного производства (Mitsubishi, Omron), они защищены от перегрузки, перегрева, пропадания фазы и от фазовой синхронизации, мотор с Y/Δ запуском. При истечении заданных значений времени, работа камеры автоматически прекращается. Покраска происходит при постоянной температуре. Питание камеры осуществляется посредством трёхфазной сети с напряжением 380 В, мощность установки 26 кВт.
